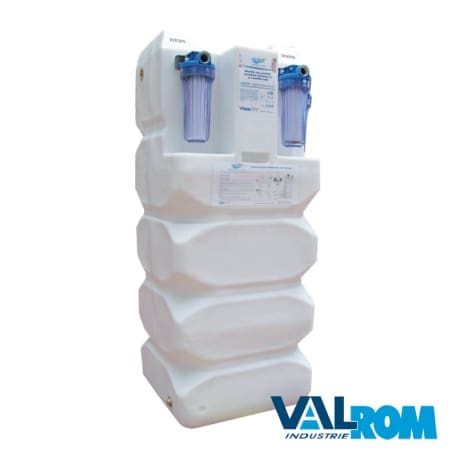

Reguli privind utilizarea și montarea rezervoarelor supraterane

Montarea se face de către persoane specializate, cu respectarea prevederilor normativelor în vigoare, inclusiv a celor de protecția muncii din România, și a prezentei instrucțiuni.

Zona de instalare a rezervorului trebuie să fie suficient de mare pentru a permite instalarea, manipularea și întreținerea. Suprafața pe care se instalează trebuie să fie fermă și fără denivelări, capabilă să suporte greutatea rezervorului plin. Recomandăm montarea rezervoarelor în spații tehnice cu umiditate redusă, neexpuse la raze UV și îngheț.

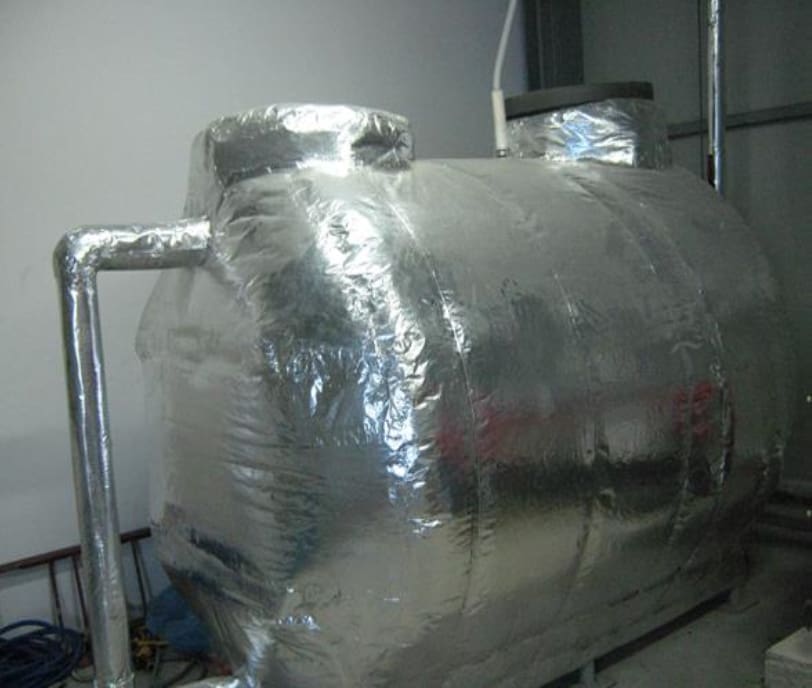

În cazul montării în spații cu umiditate ridicată există riscul apariției condensului; în astfel de cazuri, rezervorul trebuie izolat.

Înainte de montarea rezervorului și a instalației aferente, verificați:

• Suprafața rezervorului trebuie să fie fără defecte vizibile cu ochiul liber sau deformații care ar putea afecta funcționalitatea (incluziuni, zgârieturi, fisuri sau straturi care se desprind).
• Rezervorul trebuie să fie gol, curat și etanș (fără semne vizibile de deteriorare din cauza transportului).

În cazul în care rezervorul este utilizat ca rezervor tampon, este obligatoriu:

• montarea rezervorului numai în spațiu tehnic prevăzut obligatoriu cu sifon de pardoseală;
• montarea unui preaplin pe rezervor, conectat la canalizare, pentru a preveni — în caz de defectare a sistemului de închidere a alimentării — supunerea rezervorului la presiune peste cea normală de utilizare;
• montarea pe capac a supapei de aerisire.

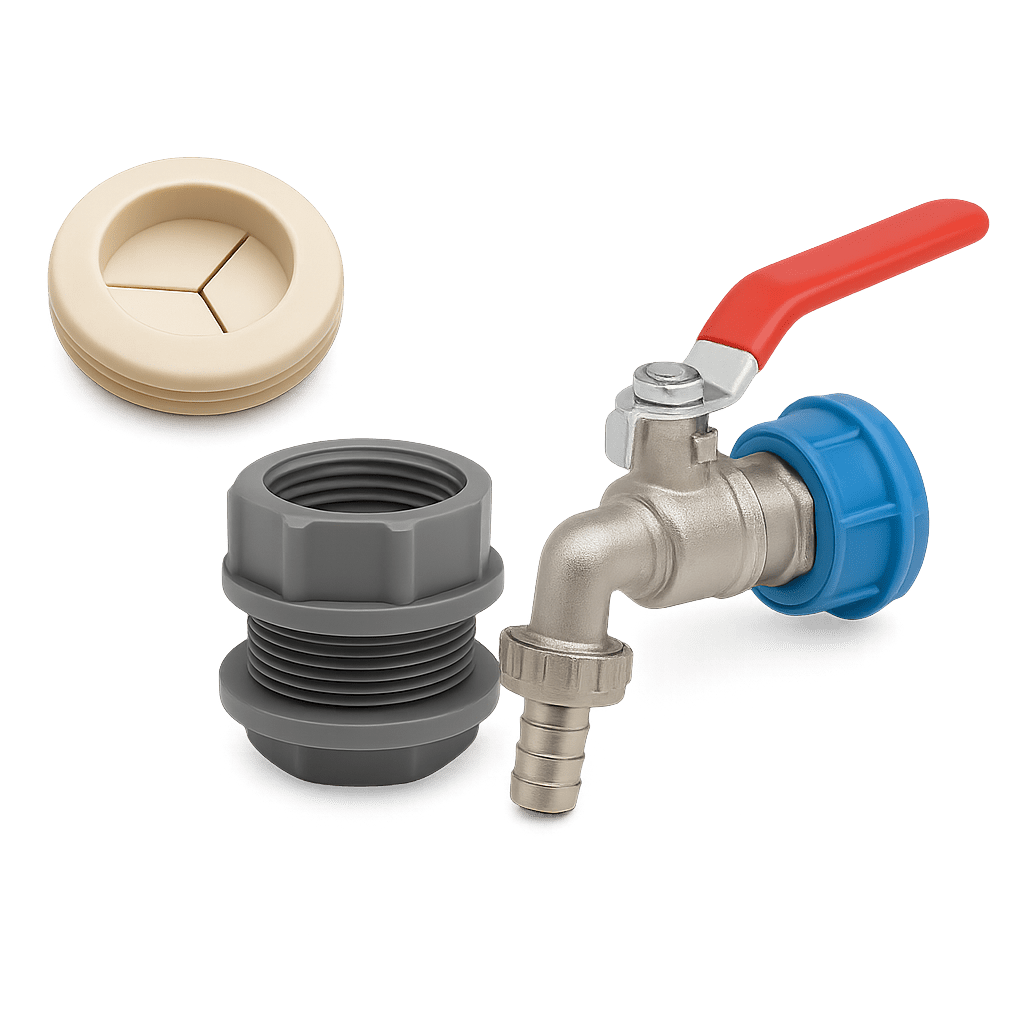

Pentru conectarea rezervorului la instalații se pot utiliza inserțiile din alamă cu filet interior, premontate pe rezervor (date disponibile în catalogul StockKIT și în specificațiile tehnice ale rezervoarelor), sau se poate monta un kit niplu–piuliță pe o zonă plană a rezervorului (kitul se livrează la cerere).

Utilizarea inserțiilor din alamă prevăzute pe rezervor

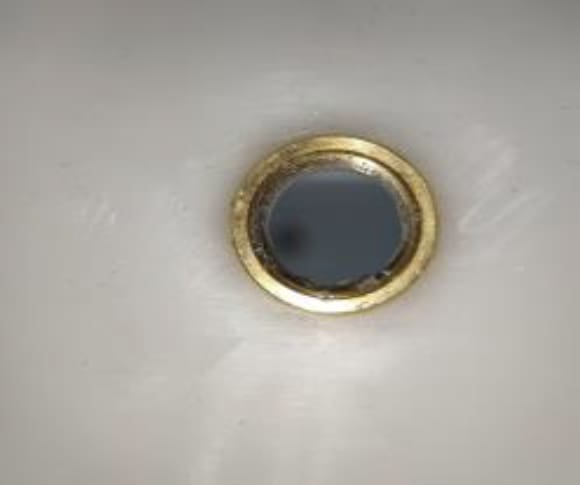

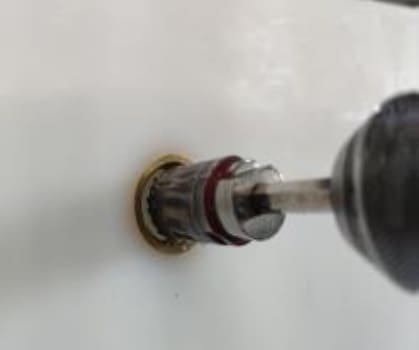

Găurirea inserției metalice premontate pe rezervor se execută numai cu freze/carote corespunzătoare. În procesul de găurire, freza nu trebuie să atingă spira filetului.

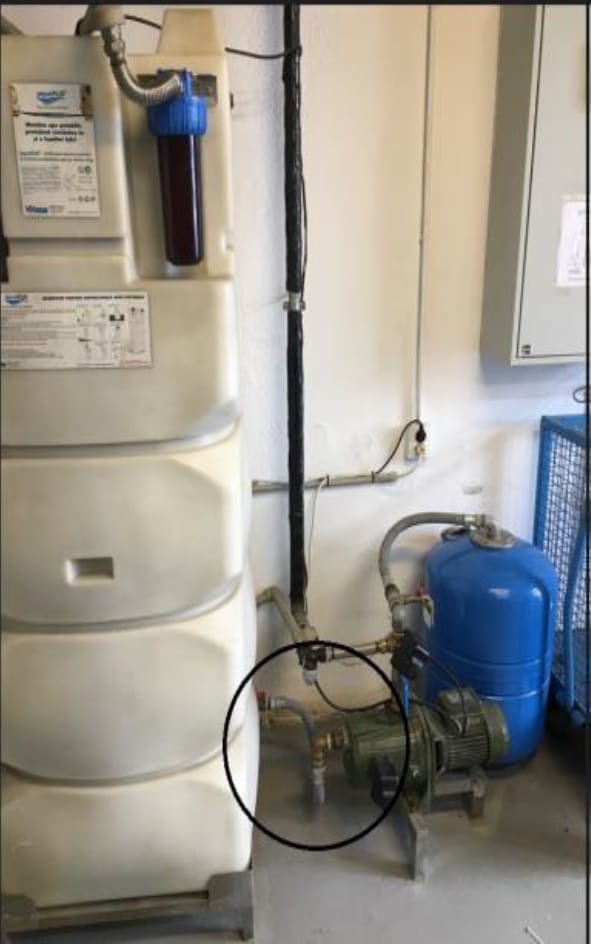

Racordarea rezervorului prin această inserție metalică se face NUMAI cu tub/racord flexibil, pentru a evita solicitarea pereților rezervorului la încărcarea/descărcarea lichidului.

Etanșarea îmbinării filetate se face NUMAI cu bandă de teflon®. NU se utilizează câlți sau lichid/pastă de etanșare.

Montarea kitului niplu – piuliță

Kitul niplu–piuliță se montează numai pe zone perfect plate ale rezervoarelor. Etanșarea între acesta și pereții rezervorului se face cu garnituri.

Dimensiuni disponibile pentru kitul niplu–piuliță:

Garnituri pentru montarea kitului:

• garnituri pentru racord FE — necesare 2 garnituri la montare; etanșează interior și exterior la peretele rezervorului;
• garnitură pentru dop FI — necesară 1 garnitură la montare, în cazul în care se utilizează dopul pentru izolarea racordului.

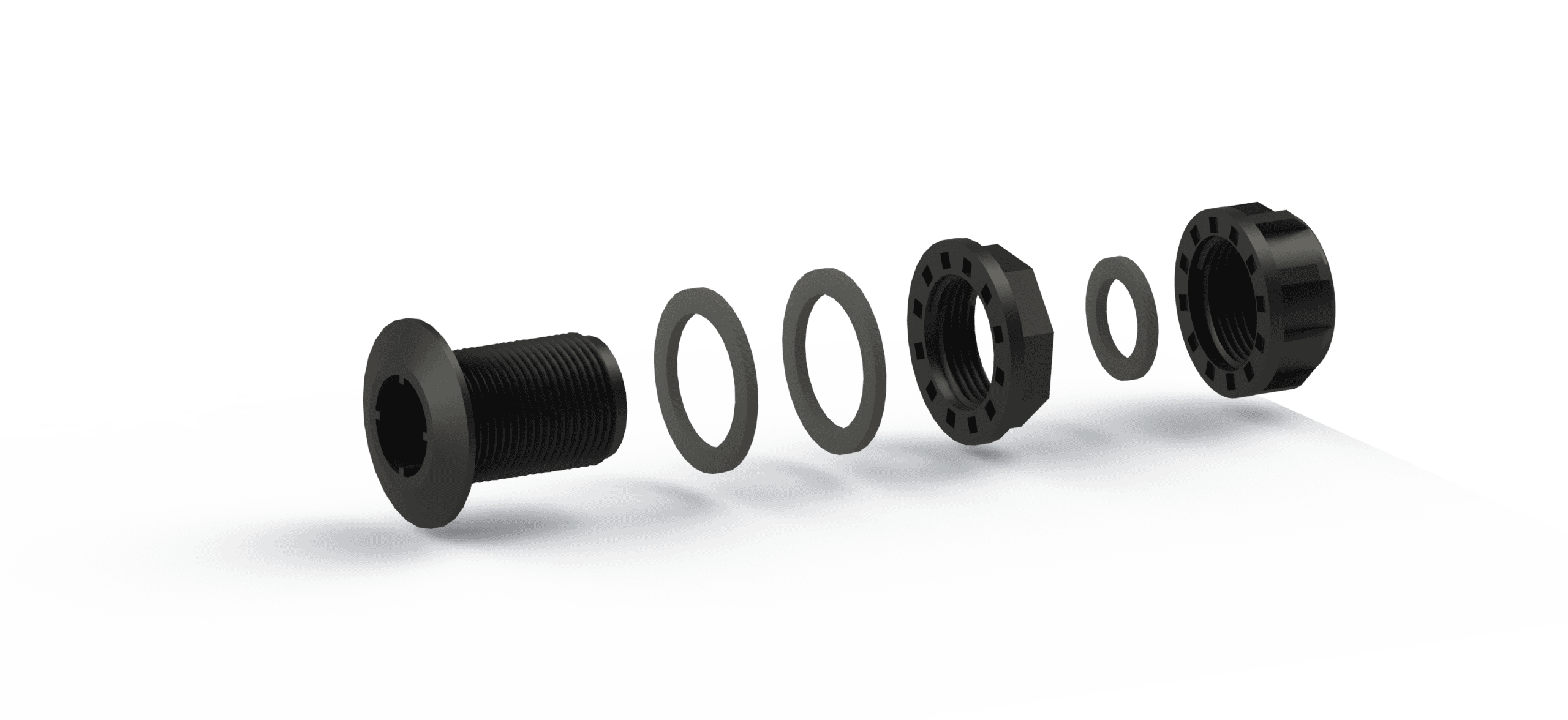

Succesiunea pieselor la montare este ca în schiță.

Pentru montarea kitului sunt necesare: creion de marcat, ruletă, o bormașină cu freză și cutter. Corespondența dintre dimensiunile frezelor și ale kiturilor este următoarea:

Kit — d [″]	Freză — D [mm]
1″	33
1″ 1/4	43
1″ 1/2	48
2″	59
2″ 1/2	75

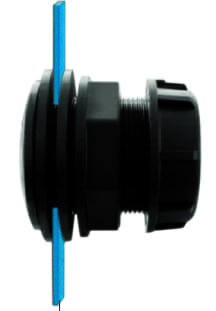

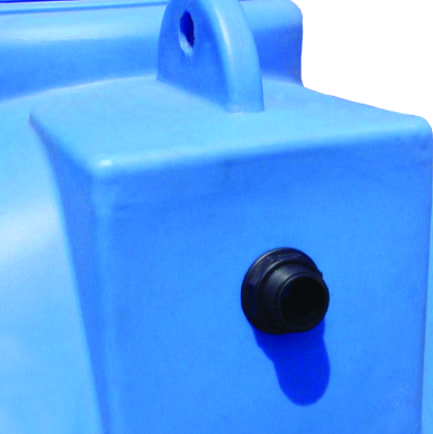

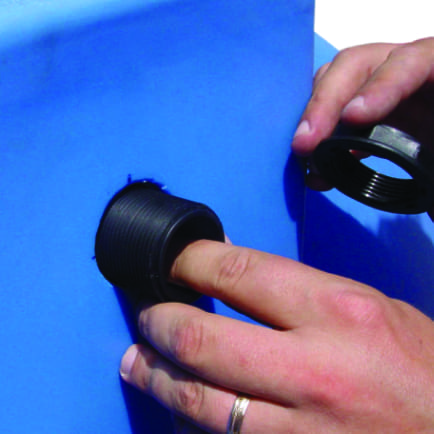

Etapele de montare a kitului

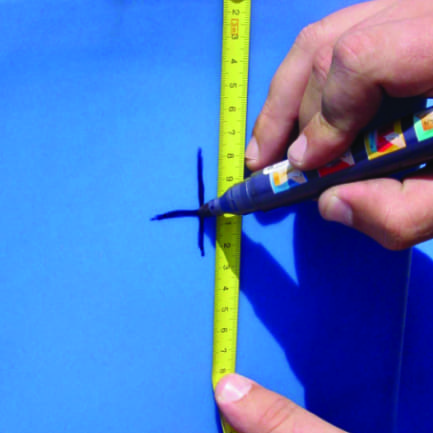

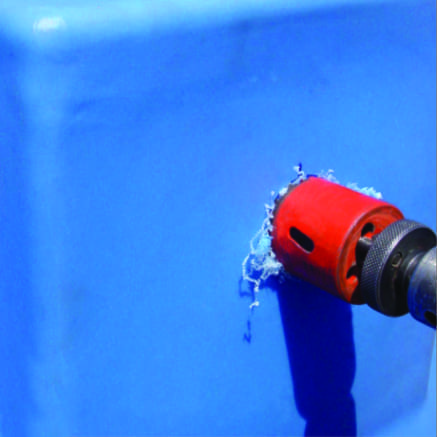

1

2

3

4

5

6

Racordarea rezervorului prin kit niplu–piuliță la o instalație cu tub din polietilenă

Pentru racordare sunt necesare: bandă de teflon, racord de compresie FE corespunzător dimensional kitului și tub din polietilenă corespunzător dimensional.

Racordarea se face urmând etapele:

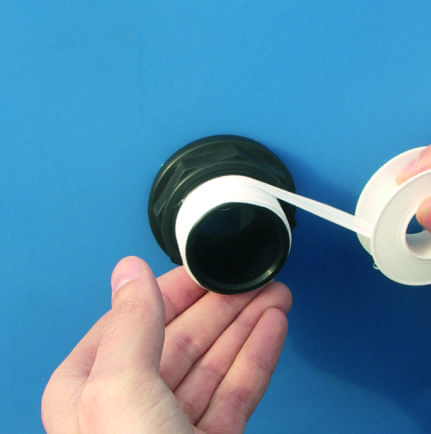

• Se pregătește niplul montat cu teflon.

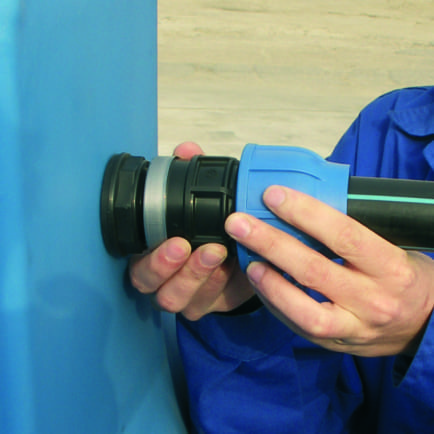

• Se montează racordul de compresie pe niplul pregătit și se conectează tubul din polietilenă, respectând instrucțiunile de montare a fitingurilor de compresie (cele de la VALWater), astfel:

• se deșurubează cu 3–4 rotații mufa albastră de pe fiting;
• se măsoară și se marchează cât trebuie să intre țeava în fiting, astfel încât să treacă de o-ring și să atingă umărul interior;
• se introduce țeava în fiting până la marcaj; atenție: țeava trebuie să aibă marginile curate și drepte, de preferat șanfrenate, ca să nu agațe garnitura;
• se strânge mufa în funcție de dimensiune: cu mâna (Dext 20, 25, 32) sau cu cheia pentru fitinguri de compresie (40, 50, 63, 75).

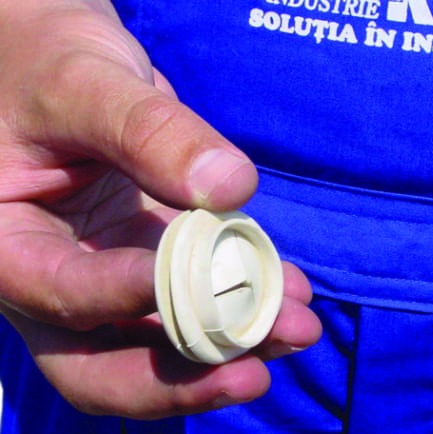

Montarea supapei de aerisire

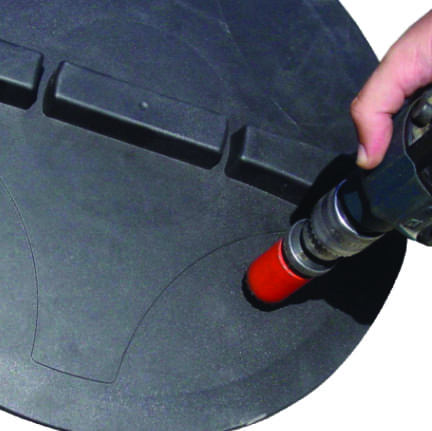

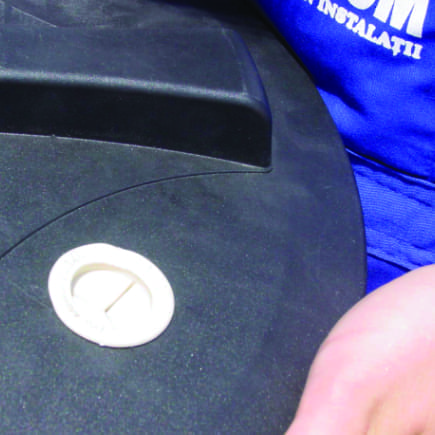

Supapa de aer pentru rezervoarele de apă permite intrarea sau eliminarea aerului pentru menținerea presiunii atmosferice, indiferent de fluctuațiile nivelului lichidului din rezervor. Pentru montare sunt necesare: o bormașină cu freza D32 și un cutter. Montarea se face pe capacul rezervorului, urmând etapele din imagini:

1

2

3

4

Punerea în funcțiune

Rezervoarele din polietilenă, înainte de utilizare, trebuie aerisite timp de 24 de ore, apoi spălate cu apă și detergent.

Întreținere: rezervorul se verifică periodic și, în caz de depuneri, se spală cu jet de apă sub presiune și/sau cu apă și detergent de vase, folosind un burete fin.

Piese de schimb pentru rezervoare supraterane

La cerere se pot livra capace și garnituri. Dimensiunile capacelor sunt specificate în documentațiile Valrom și în specificațiile tehnice ale rezervoarelor.
