Reguli generale

Recomandăm ca adâncimea maximă a puțului care se tubează cu țevi și filtre din PVC să nu depășească:

• 45 m — pentru clasa de grosime R8
• 90 m — pentru clasa de grosime R10
• 300 m — pentru clasa de grosime R16

Suplimentar, se va avea în vedere ca în timpul echipării și curățării forajului și în exploatare să nu se depășească diferența de nivel „h” dintre nivelul lichidului din tub și nivelul lichidului (apă, amestec apă–bentonită–noroi etc.) de la exteriorul tubului:

• h = 15 m — pentru clasa de grosime R8
• h = 30 m — pentru clasa de grosime R10
• h = 120 m — pentru clasa de grosime R16

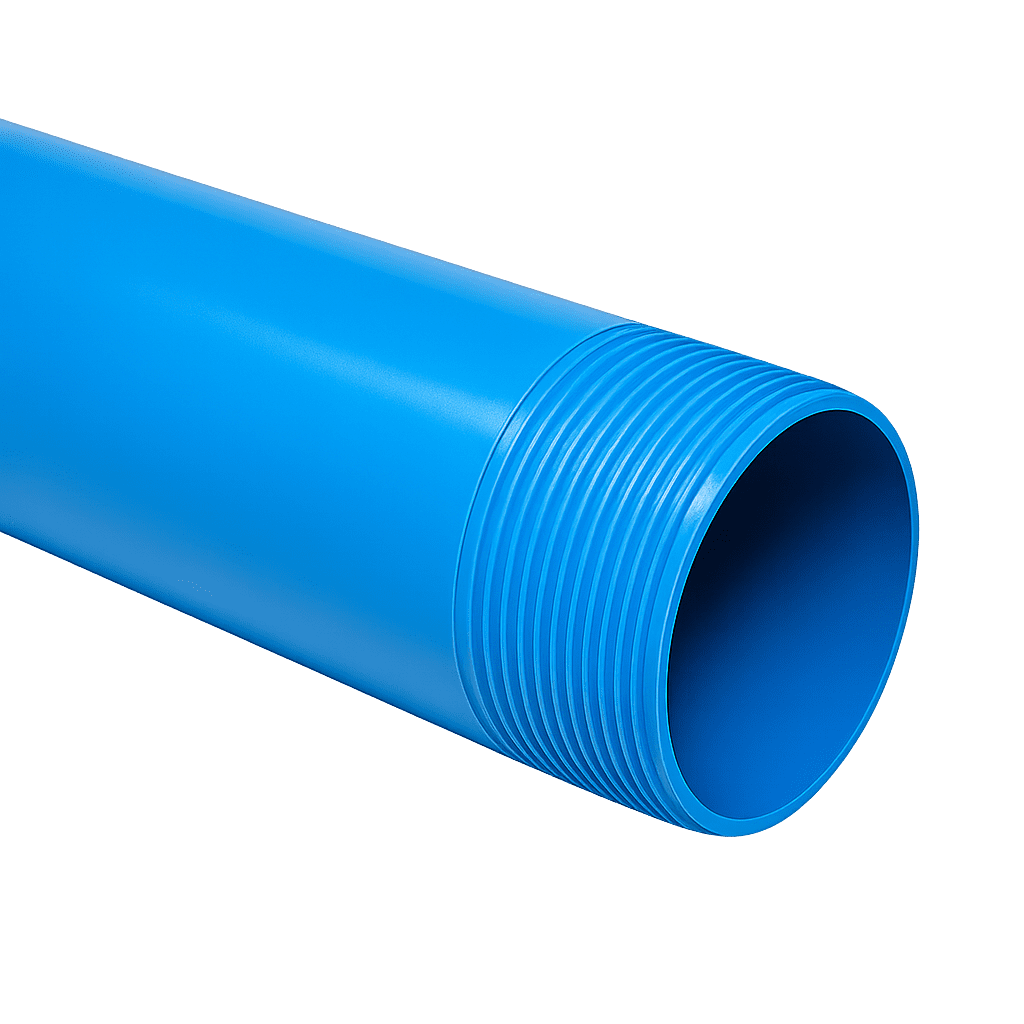

La tubarea puțului cu tubulatură VALSpring din PVC-U, Valrom Industrie SRL recomandă:

• Diferența dintre diametrul găurii realizate prin forare și diametrul țevii din PVC folosite la tubare trebuie să fie de cel puțin 150 mm.
• Împachetarea tuburilor cu pietriș mărgăritar se face în contracurent, prin introducerea de apă în interiorul tubului din PVC în timpul lansării pietrișului; lansarea pietrișului se face treptat și în cantități mici.
• Nu se admite, sub nicio formă, îmbinarea tubulaturii cu clase de grosime diferite la realizarea puțului. La tubarea unui puț cu o anumită adâncime se va tuba întreg puțul cu țeavă având grosimea recomandată pentru adâncimea maximă a puțului.
• Înainte de introducerea tuburilor în gaura de foraj se va verifica cu atenție integritatea acestora și se vor curăța filetele de eventualele impurități, pentru a evita crearea de tensiuni suplimentare în îmbinarea filetată.
• La înfiletarea și manipularea țevilor din PVC se vor folosi numai scule și utilaje care nu deteriorează țeava (cu părțile care intră în contact cu țeava sau filtrul din PVC din cauciuc).
• În timpul lucrărilor de limpezire se va urmări nivelul apei în puț, astfel încât diferența dintre nivelul apei în batal și acesta să nu depășească diferența de nivel admisibilă „h”.

La echiparea puțului cu pompă submersibilă

• Trebuie respectat spațiul dat de diferența dintre diametrul maxim exterior al pompei și diametrul interior al țevii sau filtrului din PVC, recomandat de producătorul pompei.
• Debitul prelevat de pompă din puț trebuie să fie mai mic sau cel mult egal cu debitul puțului, indicat în procesul-verbal de predare a puțului.
• Pompa trebuie echipată cu soft starter sau convertizor de frecvență, pentru evitarea șocurilor la pornire.
• Pompa trebuie echipată cu protecție termică.
• Puțul trebuie echipat cu automatizare cu senzor de nivel, care să comande oprirea pompei în cazul absenței apei.

Transportul

La transport, tuburile din PVC trebuie susținute pe toată lungimea lor, pentru a evita deteriorarea capetelor din cauza vibrațiilor. Trebuie evitate lovirile, îndoirile, ieșirile excesive în afara platformei pe care sunt susținute și contactul cu corpuri tăioase și/sau ascuțite.

Curelele pentru fixarea încărcăturii pot fi confecționate din funii sau benzi de cânepă, nylon sau materiale similare; dacă se folosesc cabluri sau benzi de oțel, tuburile trebuie protejate în zonele de contact. Tuburile în stivă se așază cu mufa spre extremitatea stivei, astfel încât mufa să nu provoace deteriorarea lor; dacă este cazul, între tuburi se folosesc distanțiere speciale.

La încărcare se așază mai întâi țevile mai grele, pentru a evita deteriorarea celor mai ușoare. La transportul auto, tuburile nu ar trebui să iasă în afara platformei cu mai mult de 1 m. În timpul deplasării pe șantier nu se recomandă târârea tuburilor pe teren, manevră care le poate deteriora iremediabil.

Încărcarea și descărcarea

Operațiunile de încărcare și descărcare trebuie efectuate cu mare grijă pentru toate materialele și/sau produsele. Tuburile nu trebuie aruncate sau târâte până la marginile autovehiculelor, ci ridicate și susținute cu grijă. Dacă aceste reguli nu sunt respectate, mai ales iarna, la temperaturi joase, pot apărea rupturi sau fisuri.

Depozitarea

Țevile și filtrele din PVC pentru tubarea puțurilor trebuie depozitate pe suprafețe netede, lipsite de părți tăioase și de substanțe care le-ar putea deteriora. Tuburile cu mufă se stivuiesc pe traverse de lemn, astfel încât să nu se deformeze mufele; la paletarea pachetelor cu mufă, mufele se plasează alternativ de o parte și de alta a pachetului, ieșite în afară, astfel încât să nu suporte sarcini, iar tuburile să fie rezemate pe toată lungimea.

Tuburile nu se depozitează pe o înălțime mai mare de 1,5 m, pentru a evita deformarea în timp. Dacă nu sunt folosite o perioadă lungă, se protejează de razele solare, fără a se împiedica aerisirea. Când sunt expediate în pachete legate cu rame, pentru stivuire se respectă instrucțiunile producătorului.

În șantierele unde temperatura mediului poate depăși 25 °C o perioadă mai lungă, se evită depozitarea tuburilor în mai mult de două pachete suprapuse, pentru a nu provoca ovalizarea tuburilor din straturile inferioare. La temperaturi joase crește probabilitatea ruperii tuburilor din PVC; în astfel de condiții, operațiunile de transport, depozitare și instalare se efectuează cu mare grijă.

Accesorii

În general, accesoriile sunt livrate în ambalaje speciale. Dacă nu sunt ambalate, trebuie evitată depozitarea lor dezordonată în faza de depozitare și transport, precum și deteriorarea prin ciocnirea între ele sau cu alte materiale grele.

Garanție

Garanția produselor se acordă numai în cazul respectării recomandărilor de mai sus.

1. 1

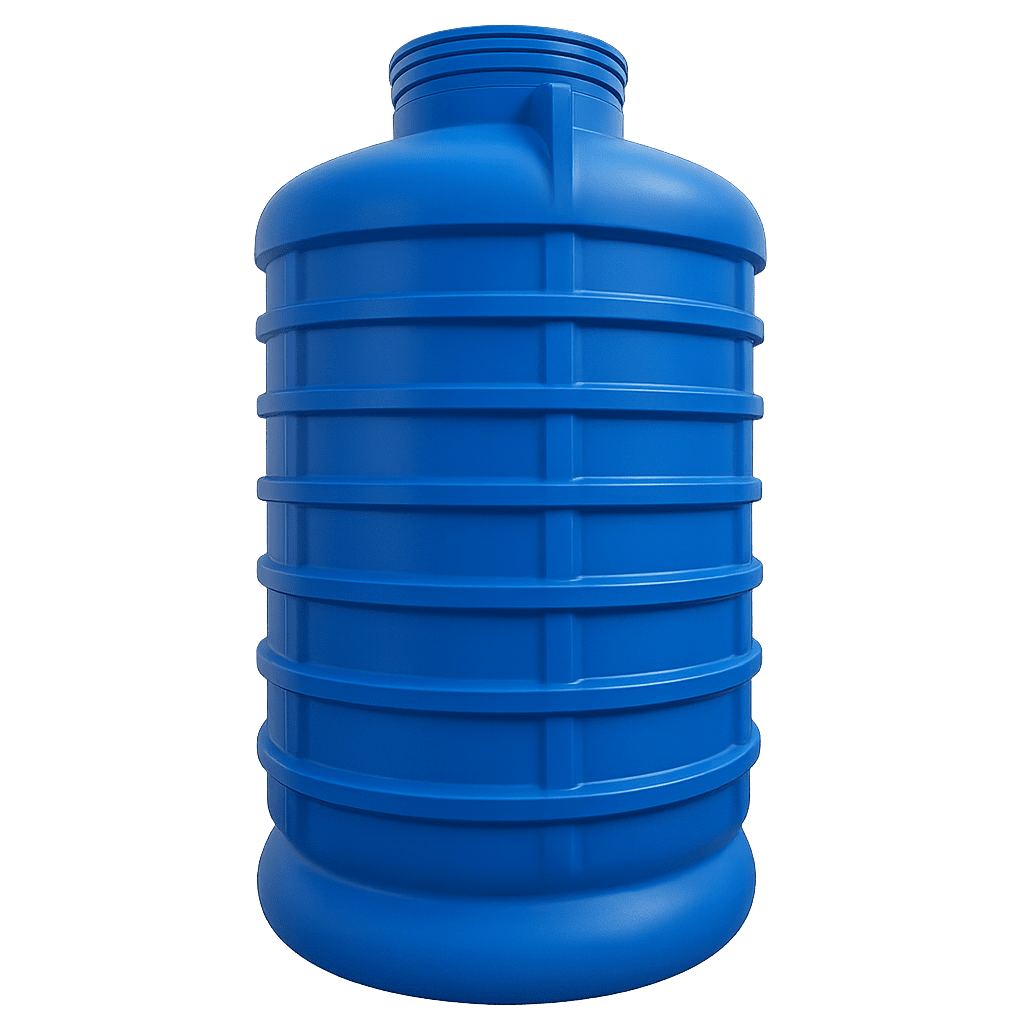

   Se marchează zona de montare a cabinei în funcție de poziția puțului. Tubul puțului va trece printr-o zonă plată circulară (concentrică cu zona de acces în cabină), al cărei centru este identificat printr-o gaură Ø6 mm în baza cabinei.

2. 2

   Se sapă groapa de instalare în zona puțului. Distanța dintre cabină și perete trebuie să fie de cel puțin 30–40 cm, necesară pentru introducerea echipamentului de compactare. Adâncimea gropii va ține cont de grosimea radierului. Fundul gropii trebuie să fie plat.

3. 3

   Se realizează patul de nisip sau radierul de beton armat, în funcție de soluția proiectată/adoptată, de dimensiunea cabinei și de stabilitatea solului.

   Atenție!

   • În terenuri argiloase, indiferent de dimensiune, cabina se montează pe radier de beton armat.
   • Indiferent de natura solului, cabinele DN1500 se montează pe radier de beton armat.
4. 4

   Se pregătește cabina. Se găurește zona de acces a tubului puțului cu carotă și se realizează etanșarea cu garnitură. Pentru a ușura montarea, lubrifiați garnitura cu lubrifiant pe bază de silicon și șanfrenați la 15° tubul puțului. NU folosiți uleiuri sau grăsimi minerale. Asigurați-vă că garnitura și tubul puțului sunt curate în zonele de montare (fără nisip, pietriș, moloz etc.) — de acest lucru depinde siguranța etanșării.

5. 5

   Manipularea cabinelor se face cu mașini sau dispozitive de ridicat în șantier (ex. macara). Se așază cabina cu grijă, astfel încât trecerea tubului prin garnitura de racord să nu fie compromisă. Poziția finală a cabinei trebuie să fie stabilă.

6. 6

   Se execută, cu carotă/freză corespunzătoare, trecerile prin cabină pentru conectarea la instalația de apă. Se montează garnitura, se trece țeava de aducțiune și se orientează către locuință/aplicație prin tranșeu.

   Atenție!

   Trecerile se fac obligatoriu prin suprafețele plate, nu pe nervură; diametrul maxim de trecere D125 mm.

   Se montează presetupa pentru cablul de alimentare al echipamentelor și se trece cablul de conectare.

7. 7

   Se acoperă cu capac.

8. 8

   Se umple spațiul dintre cabină și pereții gropii cu straturi de cca 25–30 cm de material de umplutură — nisip sau pământ fără pietre, moloz sau alte particule proeminente care pot zgâria pereții căminului. O atenție deosebită se acordă zonelor țevii de aducțiune, unde materialul de umplere va fi nisip, în straturi de 15 cm deasupra și dedesubtul țevilor. Fiecare strat se compactează cu atenție până la gradul de compactare Proctor adecvat terenului, minim 95%, astfel încât să se umple tot spațiul din jurul cabinei.

   Atenție!

   • În terenuri argiloase, în jurul cabinei se realizează un sistem de drenaj din țeavă și material drenant — pietriș cu granulație 20–30 mm; stratul final de acoperire poate fi argilă sau pământ vegetal.
   • Dacă nivelul pânzei freatice este la mică adâncime (deasupra bazei cabinei), cabina se așază pe o fundație de beton dimensionată conform condițiilor hidrogeologice și statice ale terenului (grosimea trebuie să corespundă rezistenței substratului) și se betonează parțial sau total, în funcție de nivelul apei freatice. La betonare, pentru echilibrarea presiunii betonului turnat asupra pereților, cabina se sprijină pe interior cu o șipcă; turnarea se face în straturi de cca 30 cm. Înainte de turnare, nivelul apei se scade prin pompare sub nivelul radierului de beton.

   La montarea echipamentelor poate fi necesară izolarea și ventilarea cabinei. Atenție la condițiile de montaj și utilizare ale echipamentelor. Nu uitați instalarea cablului de alimentare electrică — acesta poate fi introdus în cabină printr-o presetupă corespunzătoare.

   Montarea cabinei și a instalației se face în conformitate cu normativele de protecția muncii în vigoare.
